RAM 8GB saya cocok di atas kertas tapi ditolak motherboard, ternyata soal rank memori

Dua keping RAM yang sama persis. Di satu motherboard, komputernya tidak mau menyala. Di motherboard lain, terbaca 16 GB tanpa masalah sedikit pun. Padahal di atas kertas kedua papan itu sama-sama mendukungnya.

Butuh beberapa minggu sampai saya sadar penyebabnya hanya satu kode kecil di label yang selama ini saya lewati begitu saja: 2Rx8.

Dua PC, socket yang sama, hasil berbeda

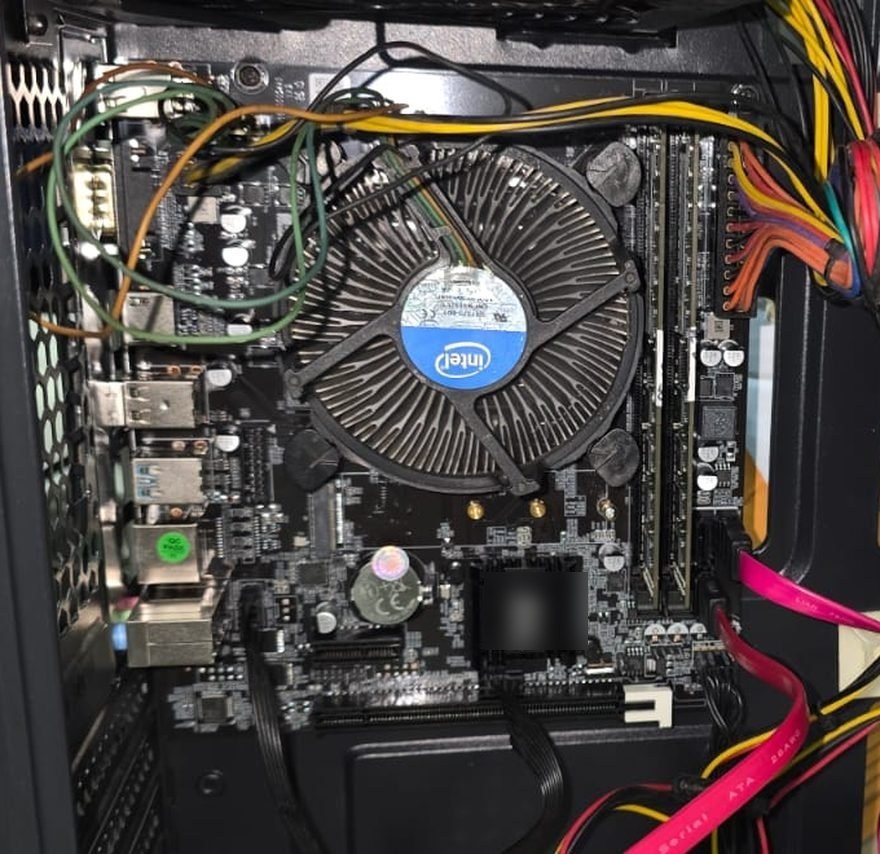

Tanggal 8 Juli 2026 saya membeli dua keping RAM 8GB 2Rx8. Rencananya untuk PC yang saya rakit sendiri sebagai pengganti unit administrasi kantor yang sudah rusak. Saya pasangkan dengan motherboard H81 dan prosesor i5-4690.

Setelah selesai dirakit, PC itu tidak mau menyala. Saya coba beberapa cara: tukar posisi kedua kepingnya, lalu pasang satu keping saja di tiap slot bergantian. Hasilnya selalu sama. Karena penasaran, saya ambil dua keping RAM 4GB 1Rx8 copotan dari PC bekas lain.

Yang membuat saya terkejut, PC langsung menyala begitu RAM 4GB 1Rx8 itu terpasang. Saya kembalikan lagi ke RAM 8GB 2Rx8, dan benar, PC kembali tidak mau menyala. Penyebabnya sudah jelas: keping 8 GB itu tidak diterima motherboard H81. Padahal menurut teori yang saya pelajari waktu itu, kombinasi tersebut seharusnya cocok seratus persen.

Saya sempat menyimpan kedua keping itu tanpa tahu harus diapakan. Kesempatan mengujinya lagi datang beberapa minggu kemudian, waktu atasan saya minta dirakitkan satu PC dengan spesifikasi menengah ke atas.

Komponennya motherboard B85, prosesor i5-4570, dan dua keping RAM 8GB 2Rx8 yang tadi ditolak H81. Hasilnya kebalikan dari PC saya: menyala mulus, 16 GB terbaca sempurna.

Modulnya sama, kepingnya sama, bahkan slotnya sama-sama DDR3. Papan B85 menerima, papan H81 menolak.

Di atas kertas, RAM itu cocok seratus persen

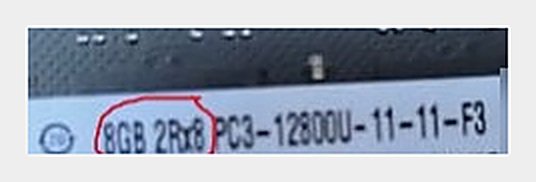

Ini yang tertulis di label keping yang ditolak H81: 8GB 2Rx8 PC3-12800U.

PC3-12800 artinya DDR3-1600. Huruf U di belakangnya berarti unbuffered, tipe yang memang dipakai PC rumahan, bukan modul server. Sementara H81 resmi mendukung DDR3 1600 MHz dan maksimal 16 GB lewat dua slot.

Kapasitas cocok, kecepatan cocok, tipe cocok. Tidak ada satu pun angka yang bertabrakan. Tapi motherboard tetap menolak.

Arti 2Rx8 yang selama ini saya lewati

Huruf R itu singkatan dari rank, yaitu jumlah barisan chip memori di dalam satu keping. 1R berarti satu barisan, biasanya delapan chip berjajar di satu sisi. 2R berarti dua barisan, biasanya enam belas chip bolak-balik di kedua sisi. Sedangkan angka di belakang huruf x adalah lebar data tiap chip, dalam hal ini 8 bit.

Kenapa satu barisan harus delapan chip

Jawabannya ada di sisi motherboard. Satu kanal memori DDR3 lebarnya 64 bit, dan jalur selebar itu harus terisi penuh setiap kali diakses. Masalahnya, satu chip pada keping RAM hanya punya mulut selebar 8 bit. Supaya lebar 64 bit itu terpenuhi, delapan chip harus bekerja serentak sebagai satu tim. Hitungannya sederhana: 64 dibagi 8 sama dengan 8 chip. Satu tim inilah yang disebut satu rank.

Hitungan ini berlaku untuk modul rumahan non-ECC dengan chip x8. Modul ECC yang dipakai server memakai 72 bit, jadi sembilan chip per barisan. Ada juga chip x16 yang mulutnya dua kali lebih lebar, sehingga cukup empat chip untuk satu rank.

Di sinilah letak jebakan yang sering mengecoh. Dua rank tidak membuat jalur data menjadi 128 bit. Jalurnya tetap 64. Kedua barisan itu berbagi jalan yang sama dan lewat bergantian, diatur oleh memory controller lewat sinyal bernama chip select. Rank menambah kapasitas, bukan lebar jalan.

Dari barisan ke kapasitas: kepadatan chip

Kapasitas satu rank ditentukan oleh kepadatan (density) tiap chipnya. Untuk modul non-ECC dengan chip x8, hitungannya sesederhana ini:

Isi keping 8 GB saya bisa ditelusuri dengan hitungan yang sama. Supaya satu barisan berisi 4 GB, chipnya harus berkepadatan 4 Gbit. Untuk mencapai 8 GB dalam satu keping, pabrikan mau tidak mau memasang dua barisan sekaligus, enam belas chip bolak-balik di dua sisi. Jadi kode 2Rx8 di label itu sebenarnya sudah menceritakan seluruh isi kepingnya.

Kenapa keping DDR3 8 GB hampir pasti dual rank

Lalu kenapa pabrikan tidak memakai chip 8 Gbit saja supaya cukup satu barisan? Chip seperti itu sebenarnya ada, tapi di zaman DDR3 barangnya langka dan mahal. Chip 8 Gbit baru menjadi umum setelah DDR4 datang.

Dari sini muncul kesimpulan yang langsung menjelaskan kejanggalan yang saya alami. Di dunia DDR3, keping single rank paling besar yang umum beredar adalah 4 GB. Kalau sebuah keping DDR3 berkapasitas 8 GB, hampir pasti isinya dual rank.

Pengecualiannya memang ada. Modul 8 GB single rank dari akhir era DDR3 pernah beredar, terutama untuk laptop, tapi jumlahnya sedikit dan tidak mudah ditemukan di pasar bekas. Untuk keperluan sehari-hari, anggapan bahwa keping DDR3 8 GB itu dual rank jauh lebih sering benar daripada salah.

Jadi masalahnya bukan karena total 16 GB terlalu besar, karena H81 sendiri mengklaim sanggup menampung 16 GB. Masalahnya ada di satu kepingnya yang dual rank.

Kenapa brosur motherboard tidak pernah menyebut rank

Lembar spesifikasi motherboard umumnya hanya menulis dua hal: kapasitas maksimal dan kecepatan maksimal. Tidak ada satu pun baris di brosur H81 maupun B85 yang menyebut berapa rank yang sanggup ditangani.

Padahal bagi memory controller, rank adalah beban yang nyata. Setiap rank berarti satu jalur chip select tambahan, sekaligus menambah beban listrik pada jalur alamat dan data. Beban itulah yang paling sering membuat pengenalan modul gagal, bukan sekadar jumlah sinyalnya.

Setiap kali komputer dinyalakan, BIOS menjalankan proses bernama memory training, semacam absensi untuk mendeteksi ada berapa chip, tersusun dalam berapa rank, dan seberapa cepat modul itu bisa diajak bicara dengan aman. Kalau absensi ini gagal, komputer tidak akan pernah sampai ke tampilan awal. Gejalanya bisa berbeda-beda. Di sebagian papan, kipas tetap berputar dan lampu menyala, hanya layarnya yang tidak pernah hidup. Di papan lain, komputernya benar-benar tidak memberi tanda kehidupan sama sekali. Punya saya termasuk yang kedua, dan justru itu yang sempat membuat saya mengira RAM-nya rusak.

Bukti terkuat yang saya punya, dan batasnya

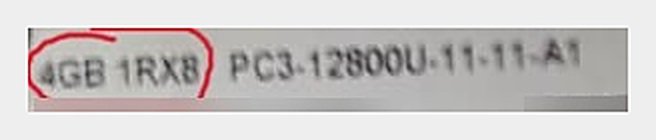

Karena berlabel 1Rx8, RAM 4 GB yang diterima H81 itu pasti memakai chip 4 Gbit yang sama dengan keping 8 GB saya. Delapan chip dikali 4 Gbit sama dengan 4 GB.

Artinya H81 sama sekali tidak bermasalah dengan kepadatan chip itu. Karena PC-nya juga menyala normal memakai RAM lain, prosesor dan BIOS-nya terbukti sehat.

Tapi saya tidak mau mengklaim lebih jauh dari yang benar-benar bisa saya buktikan. Ini bukan eksperimen yang sepenuhnya terkontrol. Kedua keping itu berbeda merek, berbeda jumlah chip, dan isi SPD-nya hampir pasti tidak sama. SPD itu chip kecil di keping RAM yang menyimpan data spesifikasi modul, dan BIOS membacanya setiap kali komputer dinyalakan. Perbandingan antara PC H81 dan PC B85 juga tidak bersih, karena prosesornya berbeda, i5-4690 dan i5-4570. Padahal pada DDR3, memory controller berada di dalam prosesor, bukan di chipset.

Untuk benar-benar mengunci rank sebagai penyebab tunggal, saya harus menguji keping 8 GB single rank di papan H81 yang sama, dan itu belum pernah saya lakukan. Yang bisa saya katakan dengan jujur: dari semua variabel yang bisa saya amati, rank adalah tersangka yang paling masuk akal. Itu sudah cukup untuk mengubah cara saya membeli RAM.

Yang saya lakukan sebelum menyerah

Kalau nanti ada yang mengalami hal serupa, ini urutan yang saya jalankan sebelum menyimpulkan RAM-nya rusak:

1. Pasang satu keping dulu, jangan langsung dua.
2. Pindahkan ke slot yang lain.
3. Clear CMOS, yaitu mengembalikan BIOS ke setelan bawaan pabrik. Matikan dan cabut kabel listriknya dulu, baru lepas baterai CMOS sekitar satu menit. Setelah itu tanggal dan pengaturan BIOS kembali ke awal, dan itu normal.
4. Cek versi BIOS papan memakai RAM lain yang sudah pasti jalan, karena versi lama kadang belum mengenali modul tertentu. Kalau ada pembaruan, pasang dulu, baru coba lagi modul yang bermasalah.

Kalau setelah semua itu papannya tetap menolak, besar kemungkinan itu batasan papan, bukan kerusakan RAM. Modul yang sama bisa langsung hidup di papan lain, persis seperti yang terjadi pada saya.

Cara mengecek rank sebelum membeli

Cara paling cepat adalah membaca labelnya langsung. Kode 1Rx8 atau 2Rx8 biasanya dicetak tepat setelah angka kapasitas, seperti pada dua foto di atas. Kalau membeli daring dan penjualnya hanya memasang foto katalog dan bukan foto barang aslinya, minta foto labelnya lebih dulu. Penjual yang benar-benar memegang barangnya tidak akan keberatan.

Kalau modulnya sudah terpasang di komputer yang menyala, CPU-Z bisa membacanya tanpa perlu membongkar apa pun. Buka tab SPD, pilih slot yang berisi modul, lalu cari baris Ranks. Pakai versi terbaru, karena versi lama belum menampilkan baris itu. Kalau baris itu kosong, salin nomor part di tab yang sama lalu cari kodenya di situs pabrikan.

Terakhir, cek daftar QVL (Qualified Vendor List) papan yang dipakai. Daftar itu memang jarang lengkap, tapi kalau di sana hanya ada modul single rank, itu sendiri sudah sinyal yang cukup jelas.

Pelajaran yang saya bawa pulang

Papan B85 sanggup menjalankan memory training pada modul dual rank. Papan H81 tidak, setidaknya tidak dengan modul ini pada versi BIOS yang terpasang saat itu. Perlu dicatat, yang membatasi kemungkinan besar bukan chipset H81-nya, melainkan BIOS dan desain papan itu sendiri.

Inilah alasan kenapa vendor motherboard rajin menerbitkan daftar QVL. Dua modul dengan angka identik di brosur bisa bernasib sangat berbeda, karena yang menentukan justru hal-hal yang tidak tertulis di brosur.

Sejak hari itu, setiap kali membeli RAM, mata saya tidak lagi berhenti di angka kapasitas dan MHz. Saya cari dulu dua karakter kecil di tengah label: 1R atau 2R.

Untuk papan kelas bawah semacam ini, sekarang saya memilih aman dengan modul single rank. Bukan karena dual rank pasti gagal di semua papan H81. Sebagian memang dilaporkan jalan setelah BIOS diperbarui. Alasannya lebih sederhana: saya tidak mau lagi mempertaruhkan PC yang harus segera dipakai bekerja pada satu kode di label yang tidak dijamin siapa pun.
